Levantamientos topográficos
Realizamos mediciones de terreno, deslindes y catastros con tecnología de vanguardia. Ofrecemos servicios rápidos de levantamiento topográfico en toda la provincia de Ciudad Real para particulares, empresas y administraciones públicas.

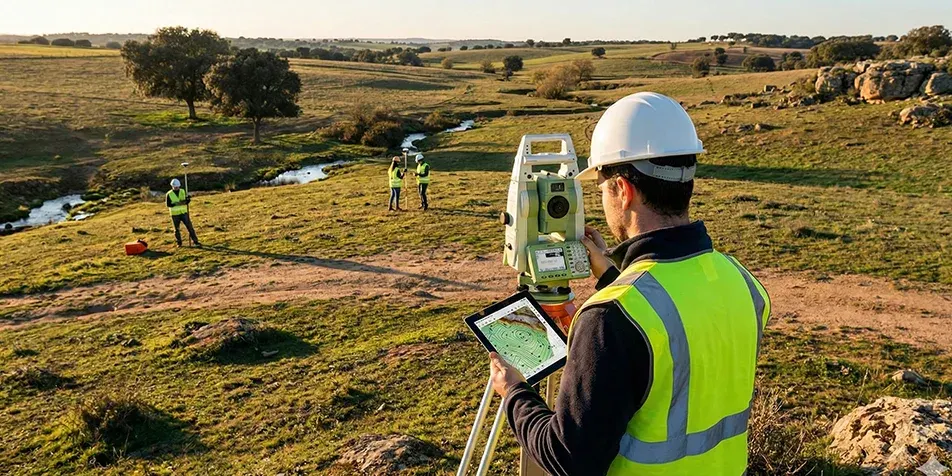

Cartografía de precisión: La base de todo proyecto exitoso
Un buen proyecto no puede nacer de datos erróneos. En Métodos 95 describimos la realidad física del terreno con exactitud, entregando planos que aportan seguridad a arquitectos e ingenieros.
El levantamiento topográfico es el primer paso de cualquier intervención en el territorio. Antes de que un arquitecto trace la primera línea o un ingeniero calcule una estructura, es imprescindible conocer con exactitud la geometría del terreno: sus desniveles, sus límites, los servicios afectados y los elementos naturales.
En Métodos 95, no nos limitamos a «tomar puntos». Creamos una representación digital fiel de la realidad. Nuestros levantamientos son la herramienta fundamental para evitar sorpresas desagradables durante la ejecución de la obra, litigios por linderos o errores de diseño por falta de información. Ofrecemos documentación técnica, legible e impecable, lista para ser usada.
El problema: Los costes de una cartografía deficiente
Trabajar con planos catastrales antiguos, mediciones aproximadas o datos sin georreferenciar es un riesgo inasumible hoy en día.
Un desplome de pocos milímetros en la planta baja puede convertirse en un problema grave de fachada o ascensor en la planta décima. Además, la coordinación entre diferentes oficios (estructuristas, albañiles, fachadistas) requiere una referencia única y fiable.
- ¿Qué pasa si la parcela es 200 m² más pequeña de lo que dicen las escrituras?
- ¿Qué ocurre si hay un desnivel no detectado que obliga a construir costosos muros de contención no presupuestados?
- ¿Y si una línea de alta tensión o una arqueta invade la zona de edificación?
Un levantamiento profesional de Métodos 95 despeja todas estas incógnitas antes de invertir el primer euro en construcción.
Nuestra metodología: De campo al plano
Realizamos levantamientos planimétricos (coordenadas X, Y) y altimétricos (coordenada Z) con un flujo de trabajo riguroso que garantiza la calidad del dato.
Planificación y georreferenciación
Todo empieza con el sistema de coordenadas.
Vinculación a la Red Oficial
Georreferenciamos todos nuestros trabajos al sistema oficial ETRS89 (en España) utilizando redes GNSS activas y pasivas. Esto es imprescindible para trámites legales, Catastro y Registro de la Propiedad.
Establecimiento de Bases
Materializamos bases topográficas en el terreno (Clavos Geopunt, dianas reflectantes e hitos Fenos) que servirán de referencia futura para replanteos y comprobaciones geométricas.

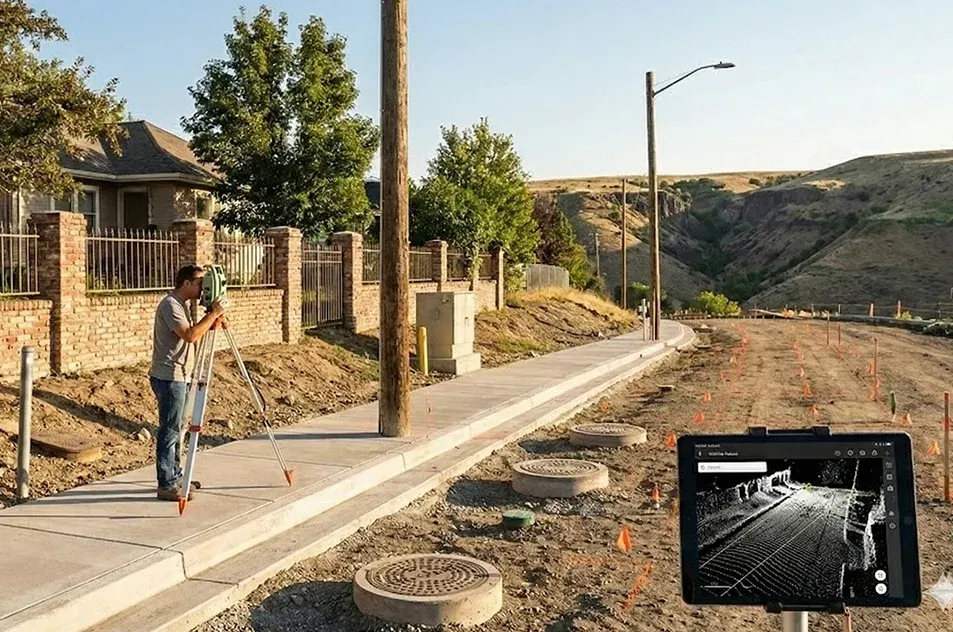

Toma de datos en campo (El levantamiento)
Nuestros topógrafos barren el terreno capturando cada detalle relevante.
Elementos Físicos
Muros, vallas, edificaciones existentes, arbolado, aceras, bordillos, etc.
Servicios Afectados
Arquetas de saneamiento, postes eléctricos, registros de gas y telecomunicaciones.
Orografía
Malla de puntos del terreno natural para definir curvas de nivel, taludes, vaguadas y crestas con exactitud.

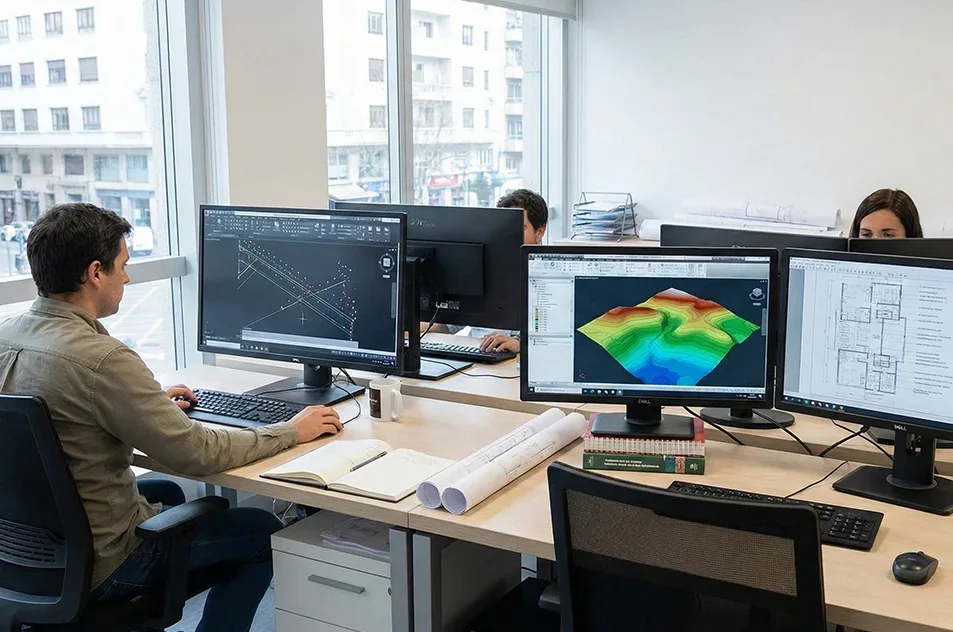

Gabinete y edición de planos
La toma de datos es solo la mitad del trabajo. En oficina, nuestros operadores procesan la información.
Depuración de Datos
Filtramos errores y calculamos y compensamos la poligonal en caso de que esta se realice.
Edición CAD
Unimos los puntos para dibujar la realidad. Diferenciamos capas y tipos de línea, insertamos bloques y rotulamos textos claros.
Generación de MDT
Creamos el Modelo Digital del Terreno para obtener curvas de nivel y perfiles.
Tipos de levantamientos que realizamos
Adaptamos la escala y el nivel de detalle a la necesidad del cliente:
Levantamientos Urbanos
A escalas grandes (1:200, 1:500). Vitales para proyectos de arquitectura, rehabilitación y urbanismo. Detallamos mobiliario urbano, acometidas y fachadas.
Levantamientos Rústicos
A escalas grandes (1:200, 1:500). Vitales para proyectos de arquitectura, rehabilitación y urbanismo. Detallamos mobiliario urbano, acometidas y fachadas.
Levantamientos de Infraestructuras lineales
Trazados lineales (carreteras, canales) donde se requiere una franja de terreno muy larga y estrecha.
Levantamientos de Infraestructuras hidráulicas
Para remodelaciones y/o ampliaciones de obras hidráulicas donde los cambios de altura y pendientes son fundamentales.
Levantamientos de áreas industriales
Levantamientos de soporte para estudios/ingenierías apoyados en herramientas de escaneo láser 3D.
Batimetrías
Levantamientos del fondo de cursos de agua o embalses (topografía hidrográfica) para proyectos de ingeniería hidráulica.
Tecnología de captura
Utilizamos un mix tecnológico para obtener la máxima eficiencia y precisión:

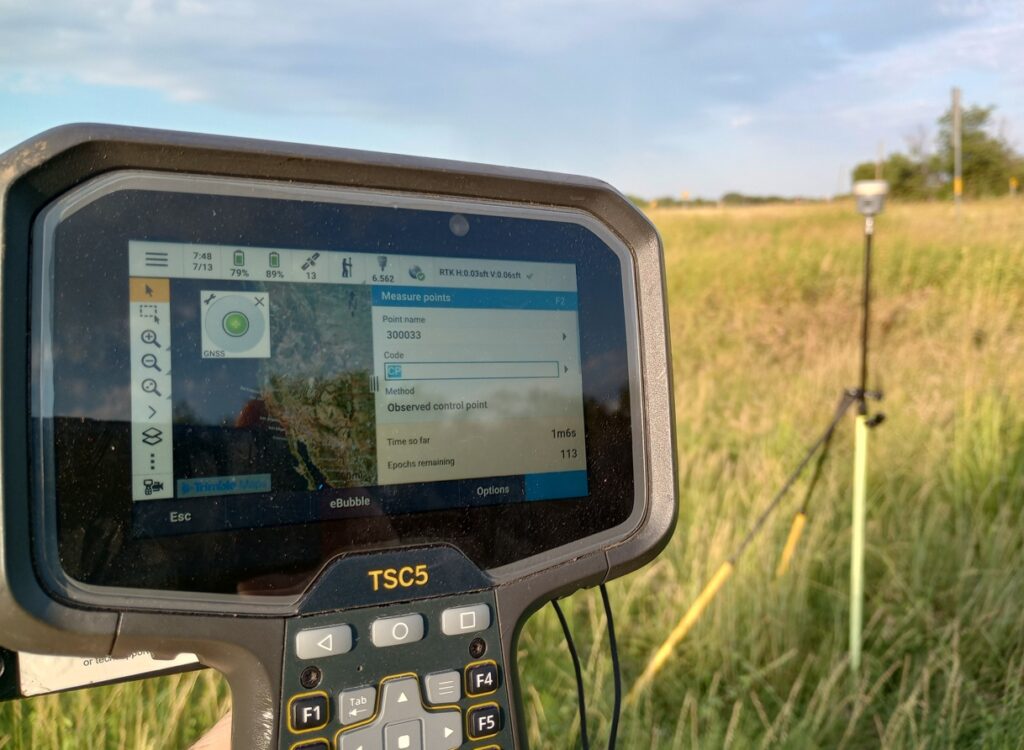

- GPS / GNSS Diferencial: Para la georreferenciación y la toma rápida de puntos en zonas abiertas.
- Estaciones Totales de Alta Precisión: Indispensables en zonas urbanas con «cañones de edificios», zonas arboladas donde no llega la señal GPS y para capturar detalles arquitectónicos con precisión milimétrica.

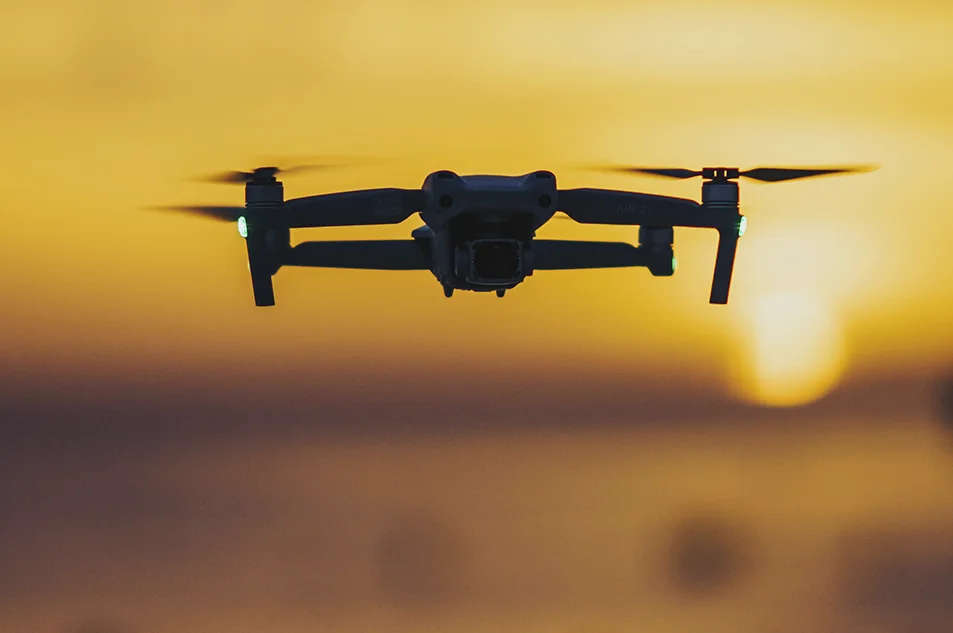

- Drones (Fotogrametría): Para levantamientos de grandes extensiones (más de 10 hectáreas) donde la topografía clásica sería lenta y costosa. El dron nos permite obtener una nube de puntos masiva y una ortofoto actual del terreno.
Ventajas de contratar a Métodos 95
Entregables "Listos para diseñar":
No entregamos una «sopa de puntos». Entregamos planos DWG/DXF limpios, con capas organizadas, bloques estandarizados y estilos de impresión profesionales. Su equipo de arquitectura no perderá tiempo limpiando el archivo.
Compatibilidad BIM
Podemos entregar la topografía como superficie 3D en formatos IFC o nativos de Revit/Civil 3D, facilitando el inicio de proyectos bajo metodología BIM.
Rapidez
Entendemos que el levantamiento suele ser lo último que se contrata y lo primero que se necesita. Tenemos capacidad para movilizarnos en una semana.
Preguntas frecuentes
¿En qué formato entregan los planos?
El estándar es formato digital (DWG/DXF) editable, PDF para visualización rápida y, si se requiere, archivos de puntos (ASCII, CSV) y ficheros de validación gráfica catastral (GML).
¿Necesito un levantamiento para segregar mi parcela?
Sí. La Ley Hipotecaria y el Catastro exigen una Representación Gráfica Georreferenciada Alternativa (RGGA) precisa para inscribir cualquier modificación parcelaria. Nosotros generamos y validamos estos archivos.
Empecemos con buen pie
No construya su proyecto sobre suposiciones. Obtenga una radiografía exacta de su terreno con Métodos 95. Precisión, rapidez y documentación técnica impecable.
